Glaswannen, Brennöfen, Gießereien und Zementwerke geben Wärme auf einem Temperaturniveau ab, das sich für eine Gasturbine eignet. Bisher geht sie oft über den Kamin verloren. ClinX Heat, eine Anlage unseres Schwesterunternehmens pyropower, setzt hier an.
Das Prinzip

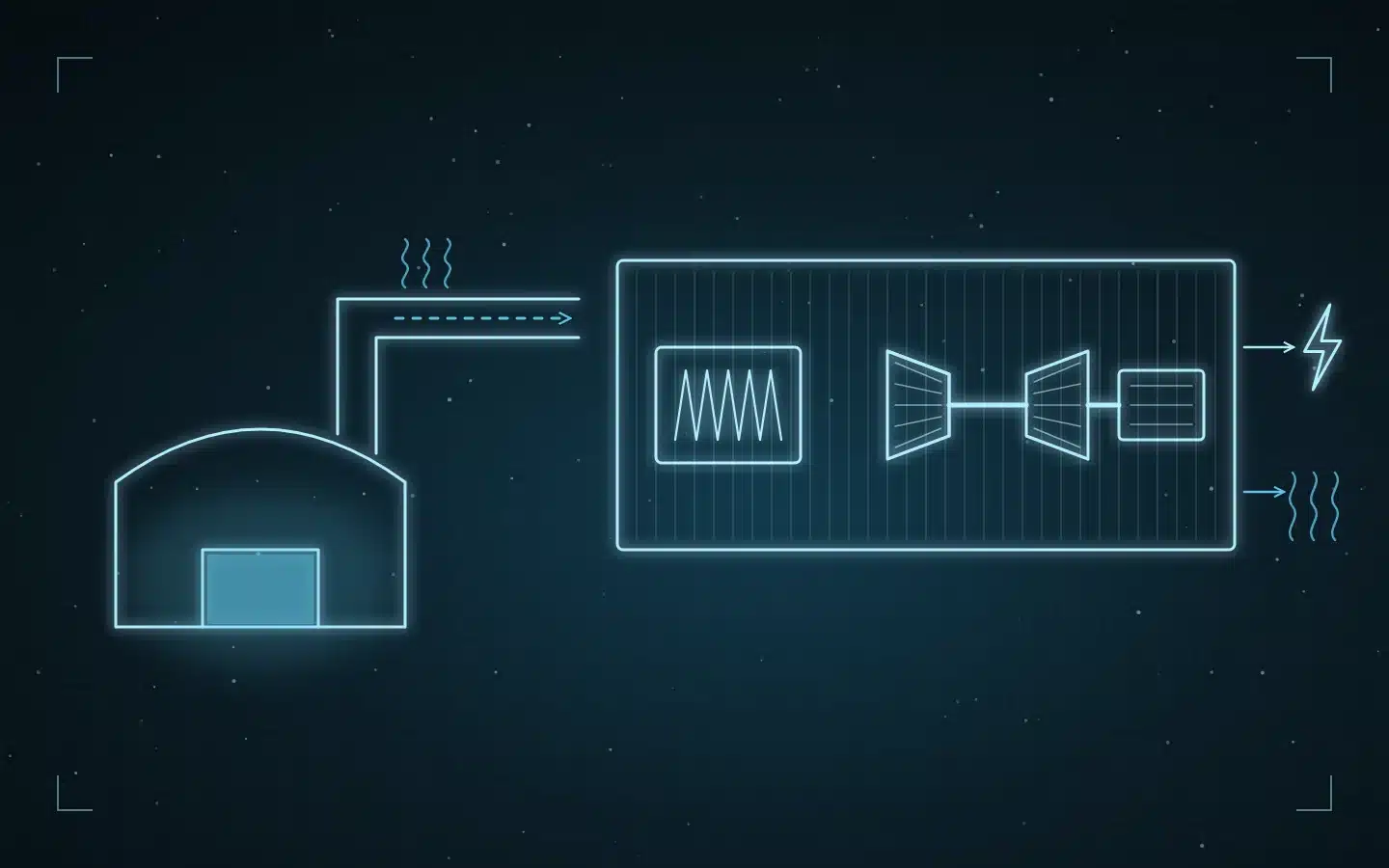

ClinX Heat ist eine extern befeuerte Mikrogasturbinen-Anlage im 40-Fuß-Container. Heißgas aus dem Prozess mit 900 bis 1.000 °C gibt seine Wärme in einem Hochtemperatur-Wärmetauscher an verdichtete, saubere Luft ab. Diese Luft treibt Turbine und Generator an. Ein Economizer koppelt die Restwärme in einen Wasserkreislauf aus. Zwischen Prozessgas und Turbine findet kein Stoffaustausch statt.
Eckdaten je Modul
- Elektrische Leistung: 150 kW brutto, 130 kW netto
- Thermische Nennleistung: 450 kW bei 90/70 °C
- Wirkungsgrade bezogen auf die genutzte Abwärme: elektrisch 17,3 Prozent netto, thermisch 52,1 Prozent, gesamt 72 Prozent
- Voraussetzung: mindestens 750 kW thermische Leistung im Dauerbetrieb, 900 bis 1.000 °C, Staubgehalt unter 10 mg/m³, sonst mit vorgeschaltetem Filter
- Rund 1.040 MWh Nettostrom im Jahr bei 8.000 Betriebsstunden
Warum extern befeuert
In einer klassischen Gasturbine strömt das heiße Gas direkt durch die Turbine. Prozessabgase mit Staub oder korrosiven Bestandteilen würden sie schnell verschleißen. Bei ClinX Heat sieht die Turbine nur saubere Luft und läuft auf Luftlagern ohne Öl. So lassen sich auch belastete Heißgasströme nutzen.
Wo ClinX Heat passt
Typische Einsatzbereiche sind die Glas-, Keramik- und Ziegelindustrie, Metallverarbeitung und Gießereien, Zement und Kalk, Chemie sowie Pyrolyse- und Karbonisierungsanlagen. Der Container wird neben die Anlage gestellt, der Hauptprozess läuft ohne Umbau weiter. In Darmstadt verstromt ClinX Heat die Abwärme einer Pyrolyseanlage. Bei Bedarf lässt sich eine ORC-Anlage nachschalten, um auch die Restwärme in Strom zu verwandeln.
Eine Turbine, viele Wärmequellen
Ob Pyrolysegas oder Abgas aus einem Ofen: Für die extern befeuerte Mikrogasturbine zählt nur die Temperatur. Diese Flexibilität ist das Ergebnis von Entwicklungsarbeit am Gesamtsystem aus Wärmetauscher, Turbine, Lagerung und Regelung. Genau diese Arbeit macht ClinX Energy Systems in Cottbus.
Technische Daten, Projektablauf und Kontakt zu ClinX Heat finden Sie bei pyropower. Hintergrund zur Technik: Intern oder extern befeuert
