Kompetenz Mikrogasturbinen
Mikrogasturbinen von 5 kW bis 1 MW.
Wir legen Mikrogasturbinen aus, bauen Prototypen und erproben sie auf eigenen Prüfständen in Cottbus. Ölfrei auf Folien-Luftlagern und mit High-Speed-Generator.
Scrollen Sie, um den Powerhead zu erkunden.
Röntgenblick
Was in einem Powerhead steckt.
Verdichter, Turbine, Generator und Lager sitzen auf einer einzigen Welle. Weil jedes Teil vom anderen abhängt, legen wir alles gemeinsam aus.
Hochgedreht
100.000min⁻¹
Ölfrei auf Luft gelagert.
Ab einer bestimmten Drehzahl hebt die Welle ab und läuft auf einem Luftfilm, der dünner ist als ein Haar. Im Betrieb berührt sie das Lager nicht und braucht kein Öl.
Zerlegt
Fünf Bauteile aus einem Team.
Wählen Sie ein Bauteil, um zur Kompetenz dahinter zu kommen.
Und dann
Ab auf den Prüfstand.
Wir konzipieren und bauen Prüfstände für Lager, Brenner, Leistungselektronik und komplette Mikrogasturbinen, für unsere eigenen Maschinen und für Kunden.
Darstellung stilisiert und nicht maßstäblich.
5 kW bis 1 MW
elektrische Leistung unserer Systemlösungen
100.000 min⁻¹
High-Speed-Generatoren bis zu dieser Drehzahl
µm
Toleranzen in der Montage der Turbogruppe
2012
Gründung von ClinX Energy Systems in Cottbus
Selbst ausprobieren

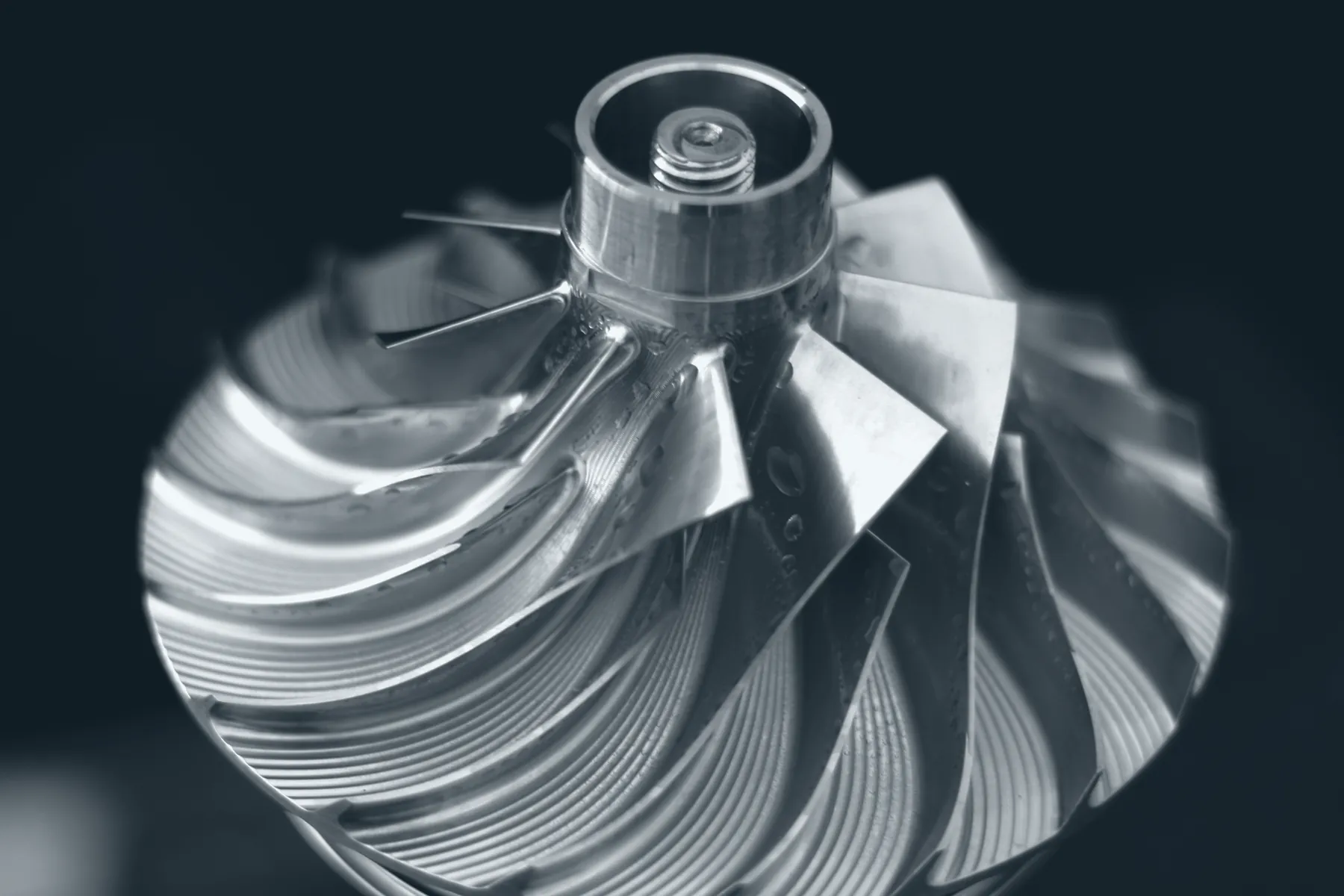

Wie schnell dreht ein Verdichterrad?
Ziehen Sie den Regler und sehen Sie, welche Geschwindigkeit die Schaufelspitze eines kleinen Verdichterrads erreicht.
- Umdrehungen pro Sekunde
- 0
- Geschwindigkeit der Schaufelspitze
- 0
- Das sind
- 0
- Fliehbeschleunigung an der Spitze
- 0
Beispielrechnung für ein Verdichterrad mit 80 mm Durchmesser bei 20 °C. Reale Werte hängen von der Auslegung ab.
So entsteht eine Mikrogasturbine
Vom ersten Strich bis zum Abnahmelauf.
In vier Schritten vom Lastenheft zur fertigen Maschine. So entwickelt ClinX Energy Systems eine Mikrogasturbine.
Strich
Am Anfang stehen ein Gespräch und eine Skizze. Wir klären mit Ihnen, was die Maschine leisten muss, und schreiben es ins Lastenheft.
- Lastenheft und Pflichtenheft
- Erstes Konzept mit Schnittstellen
- Kreisprozessrechnung
Berechnung
Wir legen Verdichter, Turbine, Lager und Generator gemeinsam aus, weil sie sich gegenseitig beeinflussen.
- Aerodynamik und Thermodynamik
- Rotordynamik mit Campbell-Diagramm
- Festigkeit (FEM) und Strömung (CFD)
Bauteil
Aus der Konstruktion werden Zeichnungen, aus Zeichnungen Bauteile. Gefertigt wird in unserem Netzwerk, montiert bei uns mit Toleranzen im Mikrometerbereich.
- Konstruktion und Zeichnungssatz
- Fertigung und Montage
- Wuchten und Rundlaufprüfung
Abnahmelauf
Die fertige Maschine läuft auf einem Prüfstand, den wir für sie konzipiert und gebaut haben. Dort messen wir alle Anforderungen aus dem Lastenheft nach.
- Prüfstand nach Messaufgabe
- Abnahmelauf
- Dokumentation und Freigabe
Extern befeuerte Mikrogasturbinen
Strom und Wärme aus festen Brennstoffen
In einer extern befeuerten Mikrogasturbine (EFGT) verbrennt der Brennstoff außerhalb der Turbine. Ein Hochtemperatur-Wärmetauscher überträgt die Wärme auf die verdichtete Luft. Durch die Turbine strömt nur saubere, heiße Luft.
So lassen sich Brennstoffe nutzen, die keine Brennkammer verträgt: Holz, biogene Reststoffe oder staubhaltige Gase. Asche und Schadstoffe bleiben auf der Feuerungsseite. Die heiße Abluft der Turbine geht als vorgewärmte Verbrennungsluft zurück in die Feuerung.
Wir entwickeln extern befeuerte Mikrogasturbinen als Gesamtsystem: Turbogruppe, Hochtemperatur-Wärmetauscher und Regelung, abgestimmt auf die Feuerung.
Was wir können
- Kreisprozess und Systemauslegung für intern und extern befeuerte Mikrogasturbinen
- Hochtemperatur-Wärmetauscher zwischen Feuerung und Turbine
- Turbogruppe auf Folien-Luftlagern mit High-Speed-Generator
- Regelung für Anfahren, Teillast und Lastwechsel
- Erprobung von Komponenten und Gesamtsystem auf Prüfständen
Serienfertigung
Vom Prototyp zur Serie
Wenn Ihre Mikrogasturbine in Stückzahlen gebaut werden soll, planen wir die Serienfertigung mit Ihnen: von der fertigungsgerechten Konstruktion über Montage und Vorrichtungen bis zum Prüfplatz am Bandende.
Fragen zu Mikrogasturbinen
Was ist eine Mikrogasturbine?
Eine kleine Gasturbine mit einigen Kilowatt bis etwa einem Megawatt elektrischer Leistung. Verdichter, Turbine und Generator sitzen meist auf einer gemeinsamen Welle, die sehr schnell dreht. Mit Folienlagern läuft sie ganz ohne Öl.
Welche Leistung haben Ihre Mikrogasturbinen?
Wir entwickeln Mikrogasturbinen von etwa 5 kW bis 1 MW elektrischer Leistung.
Wie schnell dreht eine Mikrogasturbine?
Kleine Turbogruppen drehen sehr schnell. Unsere High-Speed-Generatoren sind für bis zu 100.000 Umdrehungen pro Minute ausgelegt.
Können Mikrogasturbinen mit Holz oder Reststoffen laufen?
Ja, als extern befeuerte Mikrogasturbine. Der Brennstoff verbrennt in einer separaten Feuerung, ein Hochtemperatur-Wärmetauscher erhitzt die verdichtete Luft. Durch die Turbine strömt nur saubere Luft, Asche bleibt auf der Feuerungsseite.
Eignen sich Mikrogasturbinen für Wasserstoff?
Grundsätzlich ja, die Brennkammer muss dafür angepasst werden. Wasserstoff verbrennt schneller und heißer als Erdgas. Wir entwickeln Brennkammern für Wasserstoff und erproben sie auf unserem Wasserstoff-Prüfstand.
Wer entwickelt Mikrogasturbinen in Deutschland?
Neben Forschungseinrichtungen wie dem DLR und den technischen Universitäten gibt es nur wenige Firmen, die kleine Gasturbinen vollständig entwickeln. ClinX Energy Systems in Cottbus legt Mikrogasturbinen aus, baut Prototypen und erprobt sie auf selbst gebauten Prüfständen.
Unterstützen Sie auch beim Weg in die Serie?
Ja. Wir konzipieren die Serienfertigung mit: fertigungsgerechte Konstruktion, Montagekonzept und Vorrichtungen, Prüfplätze am Bandende und die Qualifizierung von Fertigungspartnern.
Erzählen Sie uns von Ihrer Maschine.
Lastenheft, Skizze oder nur eine Idee: Wir melden uns mit einer ersten technischen Einschätzung.
